固定ブレード カプランランナー ステンレス鋼 水力タービン ZG0Cr13Ni4Mo 低頭水力発電のための直径 0.5-5m

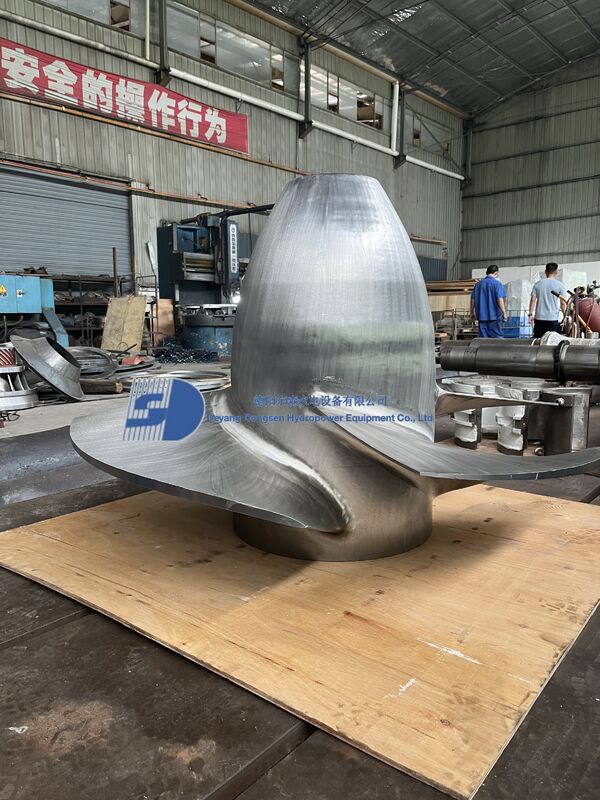

固定ブレードカプランランナー — ステンレス鋼水力タービンランナー

固定ブレードカプランランナー（プロペラ型ランナーとも呼ばれる）は、低落差水力タービンシステムの主要コンポーネントです。調整可能なブレードを持つカプランランナーとは異なり、固定ブレード設計はハブと一体鋳造されたブレードを備えており、安定した水流条件の水力発電所にとって理想的な、堅牢でメンテナンスフリーのソリューションを提供します。製造元は

DSSD（Deyang Dongsen Hydropower Equipment Co., Ltd.）で、各ランナーは高品質のステンレス鋼ZG0Cr13Ni4Moから精密鋳造され、最適な油圧性能と長期的な信頼性を確保するために、厳格なCNC加工、静的バランシング、非破壊検査を受けています。主な特徴

固定ブレード設計

• — 構造的完全性を最大限にするためにハブと一体鋳造されたブレードにより、ブレード調整機構が不要になり、メンテナンスの複雑さが軽減されます。プレミアムステンレス鋼
• — ZG0Cr13Ni4Moステンレス鋼製で、優れたキャビテーション耐性、耐食性、高引張強度を備え、過酷な水力環境に対応します。幅広いランナー直径範囲
• — 0.5mから5mまで利用可能で、さまざまな流量とサイト条件に対応します。最適化された油圧プロファイル
• — CFDで最適化されたブレード形状は、設計点で85〜92％の効率を達成し、低落差水資源からのエネルギー変換を最大化します。精密CNC加工
• — すべてのブレード表面とハブインターフェースは厳密な公差で機械加工されており、スムーズな水の流れと振動の低減を保証します。静的および動的バランシング
• — すべてのランナーは精密バランシングを受け、シャフトの振動を最小限に抑え、ベアリングの寿命を延ばします。30〜50年の耐用年数
• — 堅牢な鋳造とプレミアム素材により、最小限のメンテナンスで数十年にわたる信頼性の高い運用が保証されます。技術パラメータ

パラメータ

固定ブレードカプランランナーは、以下に最適です。

低落差の流況式水力発電所

• 灌漑用水路およびダム出口発電所
• 小規模から中規模の水力プロジェクト（100 kW - 20 MW）
• エネルギー回収を伴う給水および廃水処理施設
• 既存の軸流タービンのアップグレード用交換ランナー
• 調整可能カプランよりも固定ブレードを選択する理由

初期投資の低減

• — よりシンプルな設計によりブレードピッチ調整機構が不要になり、製造コストが20〜30％削減されます。メンテナンスの削減
• — メンテナンスが必要な可動ブレードシール、リンケージ、油圧サーボモーターがないため、O&Mコストが削減されます。高い信頼性
• — 部品が少ないということは故障箇所が少ないということであり、遠隔地や無人発電所に最適です。迅速な設置
• — ランナー設計の簡素化により、現場での組み立てと試運転が迅速に行えます。カスタマイズ

DSSDのすべての固定ブレードカプランランナーは、お客様のサイト固有の油圧パラメータに合わせてカスタムエンジニアリングされています。当社のエンジニアリングチームは、高度なCFDシミュレーションを使用して、お客様の正確な水頭、流量、回転速度の要件に合わせてブレードプロファイルを最適化します。カスタムオプションには、ブレード数、ハブ直径、シャフトインターフェースタイプ、および材料グレードのアップグレードが含まれます。

DSSDについて

Deyang Dongsen Hydropower Equipment Co., Ltd.（DSSD）は、水力発電設備の設計、製造、設置、メンテナンスを専門とするプロフェッショナルな総合エンジニアリング企業です。中国の3大重工業製造拠点の一つである徳陽に位置するDSSDは、世界中の500以上の水力発電所にタービン部品を供給し、南米、東南アジア、アフリカ、ヨーロッパに輸出しています。

ランナーの要件についてご相談ください。お客様のサイトパラメータ（設計水頭、流量、ユニット容量、周波数）をお知らせいただければ、カスタム提案と見積もりを作成いたします。
