起源の場所:
中国四川省徳陽市
ブランド名:
DSSD
証明:
ISO 9001, TUV, CE
モデル番号:
CFD固定刃カプランランナー
私達に連絡しなさい

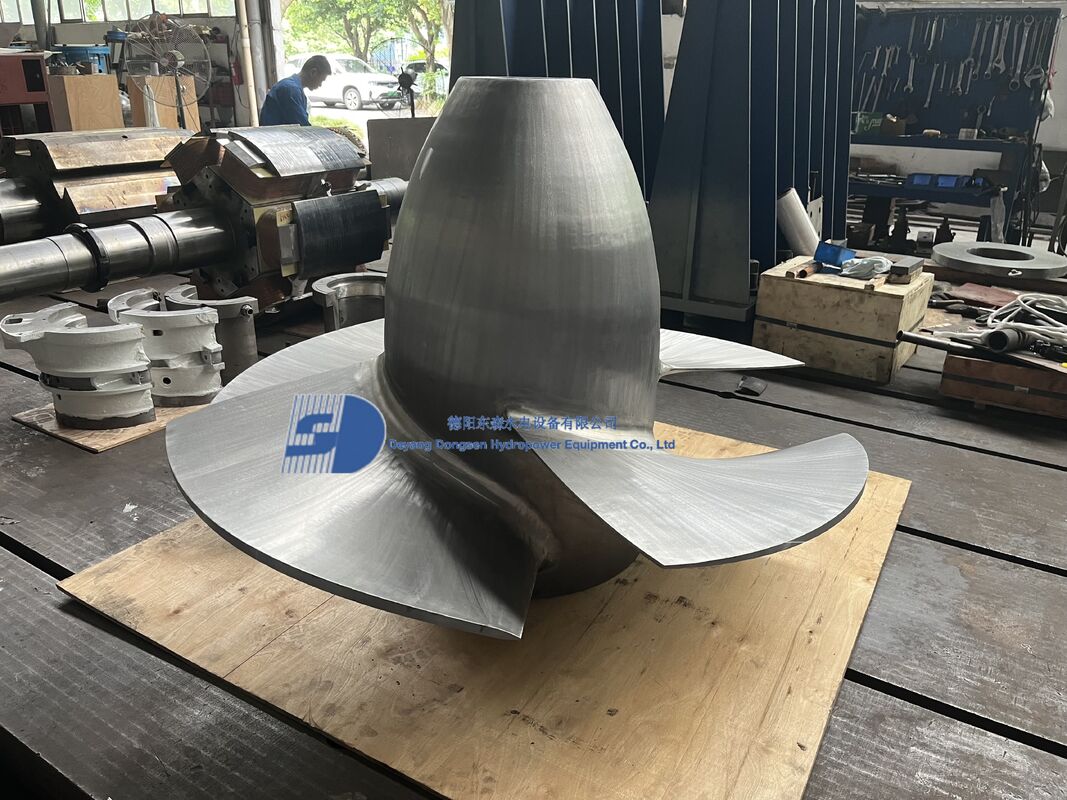

についてCFD最適化固定刃 カプランランナー低流量,低頭量のマイクロ水力発電所 (100 kW ¥ 1,000 kW) 向けに特別に設計されています. 標準的な固定ピッチランナーとは異なり,設計点での動作のみのために設計されています.このランナーが先端のレバレッジを計算流体力学 (CFD)効率的な稼働範囲を低流量条件に拡張するシミュレーションにより,水資源が限られている乾季の年間発電を最大化します.
製造者:DSSD(Deyang Dongsen 水力発電設備株式会社),各ランナーは,あなたのサイトの特定の水力プロフィールにマッチするように, オーダーメイド設計されています.設計外での優れたパフォーマンスを提供するために,繰り返しCFD分析によって最適化されています..
小容量 (1000 kW未満) のカプラン装置では,標準的な標準製の固定刃駆動器は,通常,設計流量点でのみ高効率を達成する.実際の流れが偏った場合,特に乾季では,入口流の角度が刃の先端に不一致します.衝撃損失,渦形成,効率の急落を引き起こします
私たちのCFDのカスタマイズアプローチこの問題に取り組むために
| パラメータ | 仕様 |
|---|---|
| ランナータイプ | CFD オプティマイズされた固定刃 カップラン |
| ランナー直径 | 0.5〜3m |
| 刃の材料 | ステンレス鋼 ZG0Cr13Ni4Mo |
| ハブ材料 | 炭素鋼/不?? 鋼 |
| 刃の数 | 3 - 5 (サイト最適化) |
| 水頭範囲 | 3〜20m |
| 流量 | カスタマイズ (小流量最適化) |
| 効率性 | 85~91% (拡張範囲) |
| 適正な単位容量 | 100kWから1,000kW |
| レイアウト パターン | 横または縦 |
| 設計方法 | CFD 数値シミュレーション |
| 寿命 | 30 - 50 年 |
| 保証 | 1 年 |
| 認証 | ISO 9001,TUV,CE |
| 価値ドライバー | 影響 |
|---|---|
| 乾季 収入 増加 | 低流量期間の (通常1/3以上) 1%の効率向上は,直接追加的な電力販売に変換されます. |
| 年間生産時間の延長 | 標準電源が稼働できない限界流量条件は生産性が向上し,年間10~100時間の発電時間が増える |
| 年間 植物の 利用 率 が 向上 する | 小規模な水力発電では,年産量は乾季のパフォーマンスによって制限される.CFD最適化されたランナーは年間平均効率を大幅に向上させる. |
| 短期投資の収益性 | 定制CFD設計手数料は,通常,工場の寿命中に増量発電収入を通じて,数ヶ月から1年以内に回収されます. |
1,000 kW 以下の単機容量では,固定刃のKaplanランナーが推奨される構成です. シンプルで頑丈な構造は,複雑な水力刀調整システムを排除します.製造コストを大幅に削減する (20~30%削減)CFDのカスタマイゼーションと組み合わせると,特定のサイト流量特性に最適化されます.固定刃駆動器は,投資のわずかな部分で調整可能な刃効率に近い優れた年間性能を提供します..
デヤング・ドンセン水力発電設備株式会社 (DSSD) は,設計,製造,設置,水力発電設備の整備中国における3つの主要重工業製造拠点の一つであるデヤンに拠点を置くDSSDは,世界中の500以上の水力発電所にタービン部品を供給しています.私たちの内部CFDエンジニアリングチームは,すべてのサイズのプロジェクトのためにカスタムランナー最適化を提供します.
今日ご自身のサイトパラメータ (デザインヘッド,流量期間曲線,単位容量,回転速度) と連絡して,カスタマイズされたCFD最適化提案とオートメントを得ます.
