Place of Origin:
deyangcity,sichuan,China
ブランド名:
Hydrogenerator excitation regulator
証明:
iso,tuv,ce Certification
Model Number:
DS-W
私達に連絡しなさい
図7-1: 調節器の試験配線図
1. UaとNを 220V (UbとN短回路) とL+とL-間接100Wの電球に接続します.接続後,電源を入れ,この時点で"動作"ランプは間隔で点滅します."グリッド接続"のランプが常に点灯している場合画面の電圧が50~60の範囲でなければなりません. 画面の電圧が50~60の範囲で
3"COM"と"DL補助"コンタクトを短距離接続するためにワイヤーを使って",グリッド接続"ライトをオフにします.
3"増"または"減"ボタンを押すと,デジタルチューブは増加または減少の"与えられた電圧"値を表示します.
4"与えられた電圧"値 > "電圧"値にするために"増やす"キーを押す,ランプはゆっくりと明るくなる必要があります.
5"与えられた電圧"値 < "電圧"値にするために"Reduce"キーを押してください,ランプはゆっくりと暗くなる必要があります.
6電気灯が点灯したら"磁気消"ボタンを押す. "磁気消"灯が点灯し,灯は消さなければならない. 電流電圧が電源に接続されているので,磁気消灯灯が常に点灯しているのでこの時点で電源をオフにして,電源を正常に戻す必要があります.
7刺激ループテスト:接続せずにUbラインを削除します. "興奮"ボタンを押して,電源を保持します.刺激回路が正常であることを示す.
8 調節器が電網に接続されている
8.1 起動と操作のステップ
1タービンを起動して 定速の90%に
2"興奮"ボタンを押して 圧力を上げます
3. 電圧を調整するために"増加"または"減少"ボタンを押します. ネットワーク電圧がある場合は,自動的にネットワーク電圧を追います.
4周波数均衡とグリッド接続.自動"常動電源因子"調整モードがある場合,条件を満たした後に,自動的に常動電力の調整モードに入ります.反応電力の手動調節なしで"常電圧"調節モードで"増"または"減"ボタンをクリックして,装置の動作要件を満たすために反応電力を追加または減少させることができます..
8.2 シャットダウンステップ
1タービンをオフにして 活性と反応力をゼロに
2トリップマシン端断路器
3押す "マグネティックオフ"ボタンを""磁気オフ"発電機と冷却器を消してください
4触れた後,直接水装置をオフにすることもできます. 周波数が35HZ以下になると,レギュレーターは自動的に磁気をオフにします.
9注文指示書
1制御器のデフォルト構成には,機械の通信モジュール必要な場合は,注文時に指定してください.
2. 調節器のデフォルト出力制御電圧は0-90Vです. 注文する前にAC刺激器の名値興奮電圧が90Vを超えているかどうかを確認してください. 90Vを超えると,カスタマイズする必要があります.
3. 小型のブラシのない高電圧発電機 (6KVの電圧)単相刺激トランスフォーマーとタイリスターモジュールをマッチすることで,会社のタイリスター興奮製品を選択することができます詳細については,会社の技術サポートに連絡してください.
4DC興奮器の発電機セットにも使用できます. 会社の技術サポートに連絡してください.
添付表: 常見の欠陥と処理方法
| 欠陥の症状 | 原因 | 治療対策 | |
| 1 | 押す"スタート"ボタンが表示されない 発電機の電圧は全く反応しない | 興奮巻きは,リマネンスに逆の方向にある (新しいユニットの最初の稼働時に現れる). | マシン端の残留電圧を測定するためにマルチメーターを使用すると",興奮"ボタンを押すと,マシン端の残留電圧が小さくなります.この時点で興奮巻きの2つの端末のワイヤリングが切断されます. |
| 残り低.発電機AN相電圧は3V未満です.通常,新しいユニットが初めてデバッグされたり,ユニットが長時間停止されたときに発生します. | 6Vまたは12Vの電池を使用して発電機を磁気化します.磁気化する際に,正電池はレギュレーターL+に接続され,負電池はレギュレーターL−に接続されます.レギュレーターのタイリスターモジュールに損傷を引き起こす出来る調節器 L を取り除く+.L-そして磁気化します. | ||
| AC興奮器の回転ダイオードが損傷した | バッテリーが興奮するこの時点で,機械端電圧は上昇しない.この時点で,欠陥ダイオードをチェックし,交換する必要があります. | ||
| 調節器の興奮ループが壊れている | 処理のための連絡メーカー | ||
| 2 | 押す "ワクワクする"ボタンを押すと電圧が上がります (圧力は上がらない) 放電して自動的に落ちます | 速度が低すぎる | 発電機の周波数が 45HZ以上のようにしてください |
|
内部調節器の故障 |
処理のための連絡メーカー |
||
| 3 | 押す"キックアップ"ボタン,発電機の電圧過剰制御が失われます | 最初のデバッグでは,無負荷の名値興奮電圧が10V未満である可能性があります. |
シリアルレジスタまたは 処理のための連絡メーカー
|
| 調節器の測定ループが不具合です | 処理のための連絡メーカー | ||
| 4 | 刺激ブースト電圧は正常で 刺激電流はグリッド接続後 制御不能です | 最初のデバッグでは,電流の極度が通常逆転します. | 電圧がA,B,N相に接続されているか確認します. 電流トランスフォーマーがC相にあるか確認します. 正確であれば,一般的に下部調節器の電流を調節します. |
| 最初のデバッグで,DL補助接続は正常に開きます. | DL補助は通常閉ざされた接触に変更されます. | ||
| 常動電源因子は不安定です | 常電圧操作への変更 | ||
| ほか | 廃棄のための連絡メーカー |
| 頻度 | 50HZ60HZ |
| 材料 | 鋳鉄,不?? 鋼またはアルミニウム |
| 条件 | 新しい |
| タイプ | 水素発生器の興奮調節器 |
| 設置 | 簡単だ |
| 適用される中間 | 水 |
| 梱包 | パレット,紙箱,木製ケース |
| 体重 | 3kg |
| 保証 | 1 年 |
| サイズ | スタンダード |

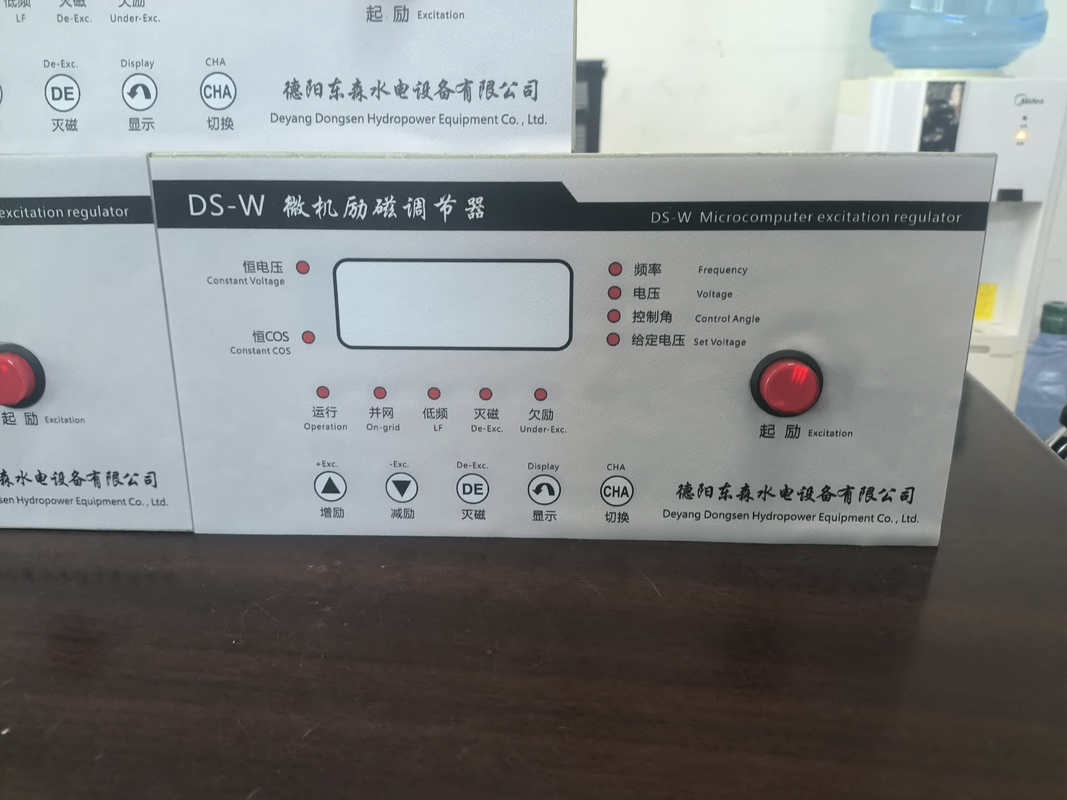

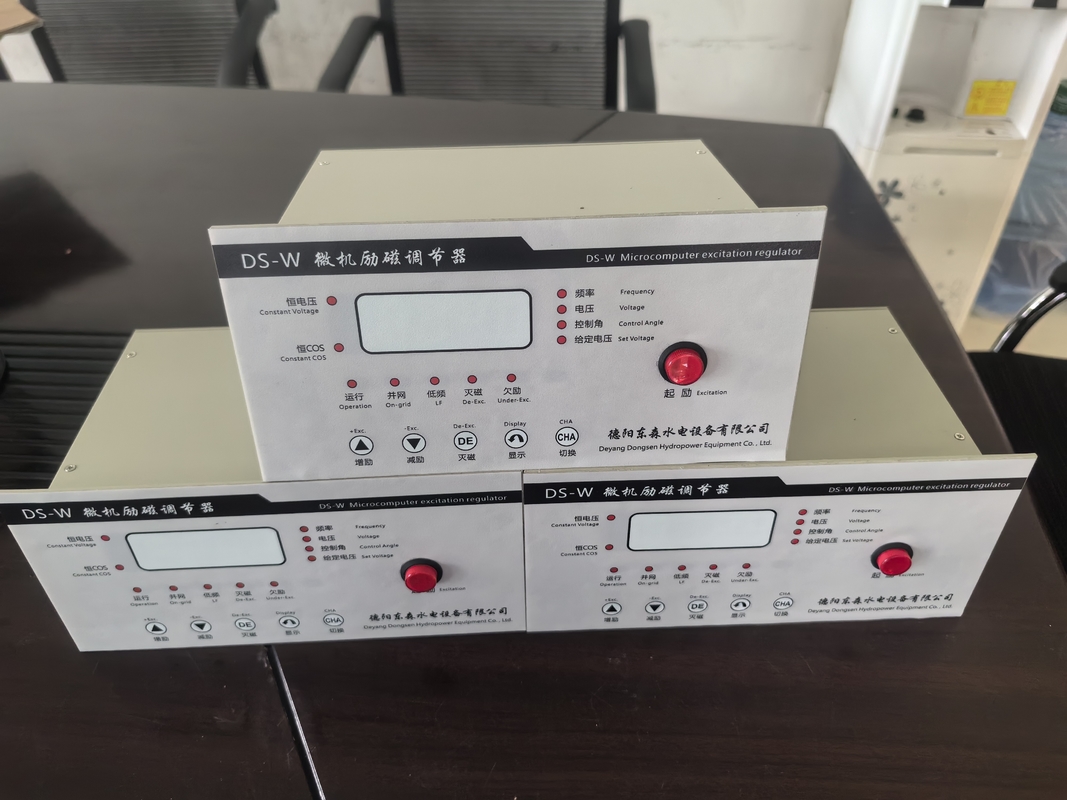

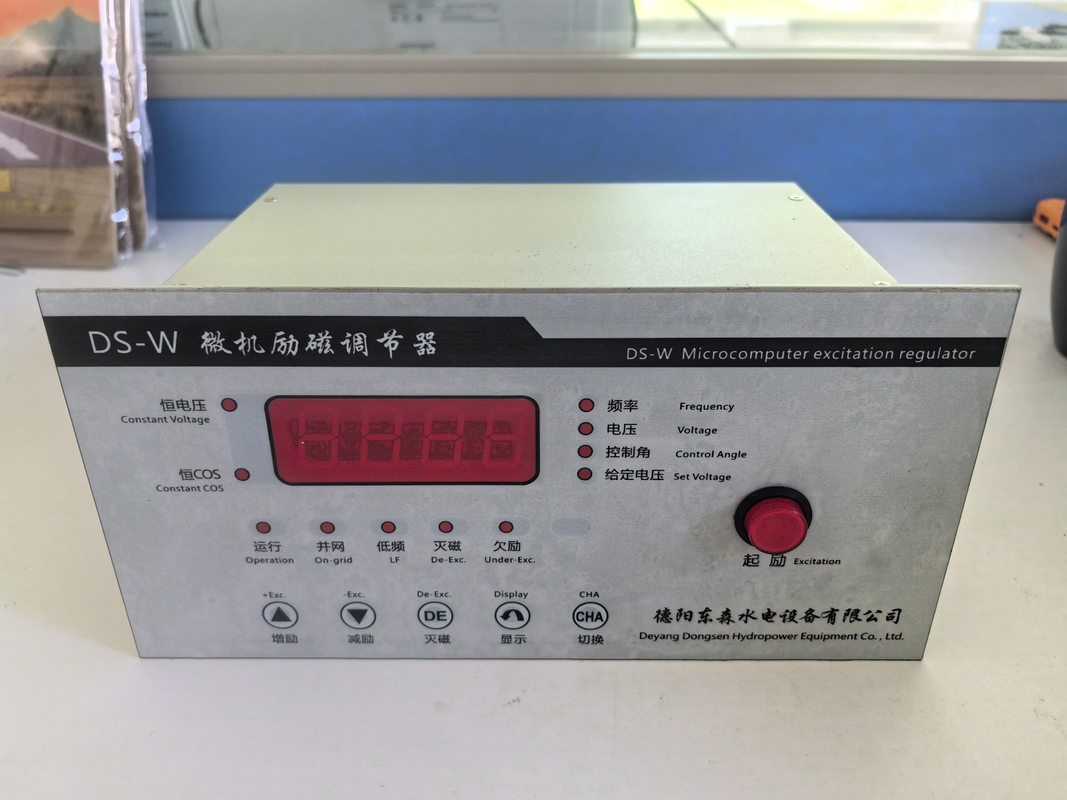

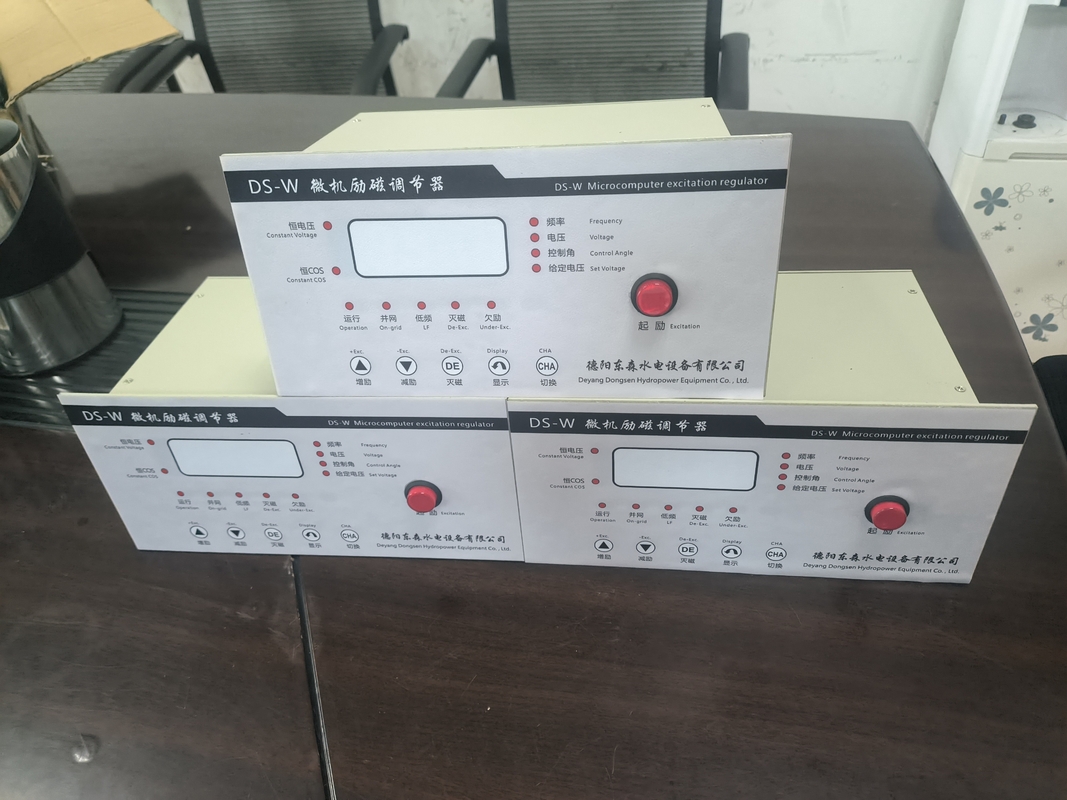

水力発電機の興奮調節器 (DS-W) は,発電機の出力電圧が安定していることを確保して水力発電機の興奮システムを調節するように設計されています.この製品は,水を電力を生成する媒質として使用するすべてのタイプの水力タービンに適しています..
水素発電機興奮調節器 - DS-Wは,出力電圧が400である発電所に最適です.この製品は汎用であり,50HZまたは60HZの周波数で動作することができます.高電圧と低電圧の両方のシステムで使用するのに適しています..
水素発電機刺激調節器 - DS-Wは,パレット,箱,木製ケースを含む様々なパッケージで出荷されます.この製品は,彼らの水力タービンの継続的な動作を確保するために信頼できるスペアパーツを必要とする発電所のために完璧です.
概要すると,水力発電機興奮調節器 (DS-W) は水力タービンに安定した出力電圧を提供するために設計された高品質の製品です.様々な機会とシナリオで使用するのに適しています400の出力電圧を必要とする発電所を含む. この製品は,中国四川州デヤンシティで製造され,業界標準のサイズに準拠しています.50HZ や 60HZ の周波数 で 動作 する水素発電機興奮調節器 DS-Wは 必要なスペアパーツで 様々なパッケージで配送されていて 発電所に到着する状態が良好です
当社のタービンスペアパーツ製品には 卓越した技術サポートとサービスが付いています設置に関する質問や問題について,あなたが持っている可能性があります.当社は,お客様の特定のニーズと要求に応えるカスタマイズされたソリューションも提供しています. 当社のサービスには以下が含まれますが,これらに限定されません.
タービンスペアパーツでは,お客様の期待を上回る品質の製品とサービスを提供することにコミットしています.
